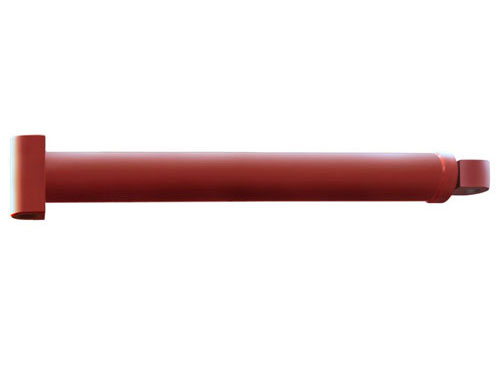

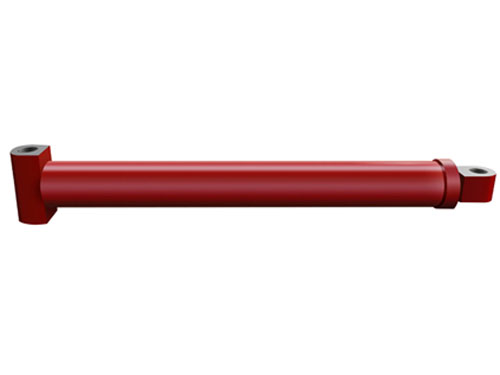

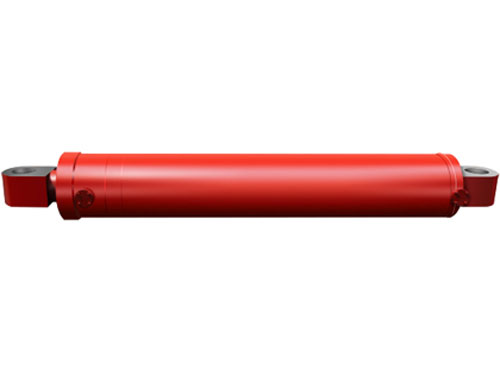

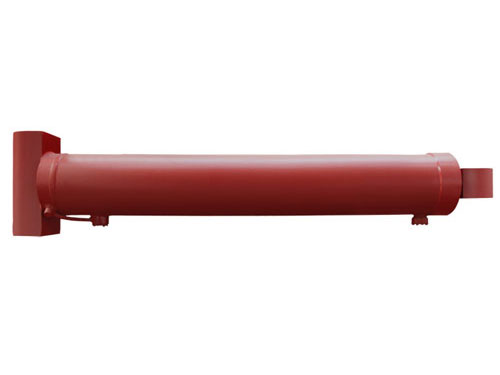

臂架2油缸
缸筒材料采用:根據負載情況進行分析強度、疲勞計算,選用了20MnTiB材料并進行調質處理,使其抗拉強度(σb/MPa):
產品型號 | 行程 | 安裝距 | 額定壓力 | L1 | L2 | L3 | L4 | D1 | D2 | D3 | D4 | D5 | D6 | B1 | B2 | B3 | B4 | M1 | M2 |
22m臂架2油缸 | 1065 | 1458 | 30 | 1458 | 393.5 | 85 | 100 | 80 | 70 | 150 | 160 | 140 | 80 | 85 | | 75 | | M10 | M10 |
37m臂架2油缸 | 1311 | 1861 | 33 | 1861 | 123 | 108 | 142 | 90 | 90 | 164 | 164 | 220 | 120 | 120 | | 120 | | M9 | M9 |
39m臂架2油缸 | 1530 | 2010 | 30 | 2010 | 121 | 80 | 114 | 100 | 100 | 200 | 200 | 210 | 120 | 248 | 80 | 136 | 50 | M10 | M10 |
42m臂架2油缸 | 1529 | 2036 | 35 | 2036 | 66 | 60 | 145 | 90 | 90 | 150 | 160 | 230 | 125 | 280 | 130 | 158 | 75 | M10 | M10 |
45m臂架2油缸 | 1705 | 2398 | 33 | 2389 | 132 | 120 | 224 | 100 | 100 | 210 | 170 | 280 | 160 | 135 | | 280 | | M9 | M9 |
47m臂架2油缸 | 1882 | 2405 | 33 | 2405 | 700 | 92 | 126 | 120 | 120 | 196 | 196 | 240 | 140 | 276 | 100 | 144 | 60 | M10 | M10 |
48m臂架2油缸 | 1520 | 2171 | 33 | 2171 | 126 | 102 | 130 | 110 | 130 | 204 | 225 | 290 | 150 | 490 | 80 | 110 | 50 | M9 | M9 |
50m臂架2油缸 | 2053 | 2588 | 35 | 2588 | 122 | 92 | 128 | 110 | 110 | 160 | 180 | 240 | 150 | 274 | 120 | 151 | 60 | M10 | M10 |
52m臂架2油缸 | 1943 | 2567 | 35 | 2567 | 1010 | 133 | 168 | 90 | 100 | 200 | 220 | 280 | 160 | 200 | 80 | 175 | 70 | M10 | M10 |
56m臂架2油缸 | 2098 | 2693 | 35 | 2693 | 1068 | 130 | 150 | 110 | 110 | 210 | 230 | 280 | 160 | 150 | 55 | 160 | 55 | M9 | M9 |
57m臂架2油缸 | 2098 | 2693 | 35 | 2693 | 1068 | 130 | 150 | 110 | 110 | 210 | 230 | 280 | 160 | 150 | 55 | 160 | 55 | M9 | M9 |
61m臂架2油缸 | 2220 | 2780 | 35 | 2780 | 1306 | 105 | 130 | 130 | 130 | 210 | 210 | 300 | 180 | 336 | 100 | 173 | 80 | M10 | M10 |
